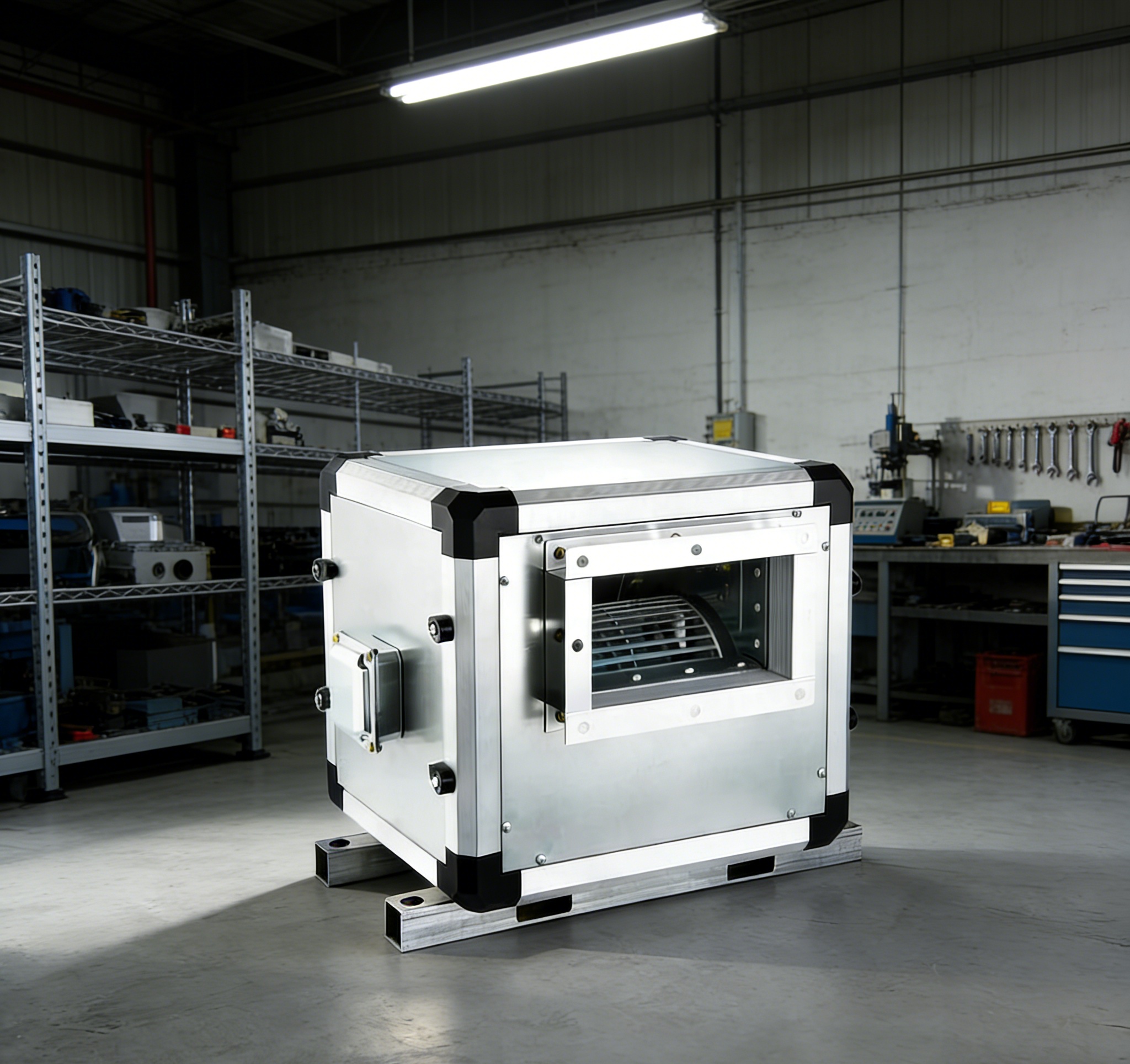

ما هي المواد والتصميم التي تمكن مروحة الطرد المركزي ذات الضغط العالي

تعتبر وحدات مراوح الطرد المركزي ذات الضغط العالي بمثابة العمود الفقري للصناعات الثقيلة. فهي تنقل الهواء والغاز عبر مسارات مقيدة في الغلايات والأفران والمناجم ومجمعات الغبار وأجهزة غسل الغاز وأنظمة النقل حيث تصل الضغوط عادةً إلى 5 إلى 35 كيلو باسكال وأحيانًا أعلى.

تواجه الشفرات أحمالًا شديدة

تتحمل شفرات المكره أقسى الظروف. يؤدي الدوران عند 1400-4800 دورة في الدقيقة إلى خلق توتر طرد مركزي قوي يصل إلى ذروته عند الأطراف والوصلات من الشفرة إلى المحور. تؤدي اختلافات الضغط الديناميكي الهوائي إلى ثني الشفرات وتلفها مع كل دورة. ركوب الدراجات المتكرر يبني أضرار التعب. تنظف الجسيمات الكاشطة الحواف والأسطح الأمامية. الغازات المسببة للتآكل - الأحماض ومركبات الكبريت والكلوريدات - تسبب الحفر أو التشقق. تؤدي درجات الحرارة الأعلى من 350 درجة مئوية إلى تقليل القوة وتسريع عملية الأكسدة أو الزحف في العديد من السبائك. في البيئات العدوانية بشكل خاص، مثل تلك الموجودة في محطات تحويل النفايات إلى طاقة أو مصاهر الألومنيوم الثانوية، يمكن أن تواجه الشفرات حرارة عالية متزامنة، وهجوم قلوي، وقصف الجسيمات الدقيقة، مما يجعل تدهور المواد مصدر قلق دائم.

متطلبات المواد

تجمع مواد الشفرة المناسبة بين القوة العالية في درجة حرارة الخدمة، والتحمل الممتاز للتعب، والمتانة الجيدة، ومقاومة التآكل والهجوم الكيميائي، والثبات الحراري عند الحاجة، والكثافة المعتدلة للتحكم في القصور الذاتي وأحمال التحمل. يجب أن يكون التصنيع عمليًا - مثل الصب أو اللحام أو التصنيع أو التركيب المركب - ويجب أن تتناسب التكاليف مع دورة عمل التطبيق وتحمل وقت التوقف عن العمل. إن الخيار الأفضل هو الموازنة بين النفقات الأولية والتوفير على المدى الطويل في الصيانة والطاقة والموثوقية. يفكر المهندسون أيضًا في قابلية الإصلاح؛ يتم لحام بعض السبائك بسهولة لإجراء الإصلاحات الميدانية، بينما يتطلب البعض الآخر متاجر متخصصة، مما يزيد من وقت الإنتاج أثناء انقطاع التيار. تصبح قابلية اللحام ذات قيمة خاصة في المراوح ذات القطر الكبير حيث تتجنب الإصلاحات في الموقع استبدال المكره بالكامل.

المعادن المختارة عادة

يتعامل الفولاذ الكربوني والسبائك المنخفضة مع الهواء النظيف ذي درجة الحرارة المعتدلة في الغلايات ذات السحب القسري وأنظمة العادم العامة. أنها توفر قوة صلبة بتكلفة منخفضة.

يقاوم الفولاذ الأوستنيتي المقاوم للصدأ (304L، 316L، 317L) الرطوبة والأحماض الخفيفة والكلوريدات في مياه الصرف الصحي ومطاحن اللب وتجهيز الأغذية وتطبيقات الأبخرة الكيميائية.

توفر درجات الفولاذ المقاوم للصدأ والمارتنسيتية والمتصلبة لهطول الأمطار خواص ميكانيكية أعلى عندما يتطلب الضغط أقسامًا أكثر سمكًا غير مرغوب فيها. غالبًا ما تحميها الطلاءات أو العلاجات من التآكل.

تتعامل السبائك الفائقة القائمة على النيكل (Inconel 718، 625، Select Hastelloys) مع الحرارة الشديدة (500-800 درجة مئوية)، والأكسدة، والكبريتات، والإجهاد في مراوح السحب المستحثة بغلايات الفحم/الكتلة الحيوية، والأسرة المميعة، والأفران المعدنية. غالبًا ما تبرر هذه السبائك سعرها المرتفع في العمليات التي تكلف فيها فترات التوقف القصيرة عشرات الآلاف من الدولارات في الساعة.

تعمل سبائك الألومنيوم على تقليل الوزن عند البدء المتكرر أو سعة القيادة المحدودة. تضيف الطلاءات المؤكسدة أو البوليمرية حماية من التآكل والتآكل عند الحاجة.

المركبات والمعالجات السطحية

يوفر البلاستيك المقوى بالألياف الزجاجية مقاومة للتآكل ووزنًا أقل للعوادم الكيميائية وتيارات التآكل المعتدلة التي تصل إلى 120-150 درجة مئوية.

توفر مركبات ألياف الكربون نسب قوة إلى وزن فائقة. تتيح الشفرات الأخف سرعات أعلى أو أقطار أصغر أو طاقة أقل للحصول على نفس الأداء. يعمل تخميد الاهتزاز على إطالة عمر المحمل والمحرك وتهدئة التشغيل. تعمل الواقيات المعدنية الرائدة أو البنيات الهجينة على الحماية من التآكل الجزيئي. في التصميمات الحديثة، يتم رؤية الدفاعات المركبة الكاملة بشكل متزايد في التطبيقات الأنظف حيث يفوق توفير الطاقة الناتج عن القصور الذاتي المنخفض مخاطر التآكل.

تعمل طبقات كربيد التنجستن أو الكروم على مقاومة التآكل. تضيف الطلاءات الخزفية مقاومة كيميائية. تعمل طبقات انتشار الألومينيد على إنشاء قشور أكسيد مستقرة للخدمة الطويلة في درجات الحرارة العالية. أصبحت أنظمة الطلاء متعددة الطبقات شائعة الآن، حيث تجمع بين طبقة أساسية صلبة وطبقة علوية منخفضة الاحتكاك لتحقيق التوازن بين مقاومة التآكل والنعومة الديناميكية الهوائية. تشتمل بعض الطلاءات الأحدث على جزيئات نانوية تعمل على تحسين الالتصاق وتقليل التشققات الدقيقة تحت الأحمال الدورية.

عملية الاختيار

حدد الشروط الدقيقة أولاً: الضغط، والتدفق، ونطاق درجة الحرارة، وتكوين الغاز، ونوع الغبار/التحميل، والساعات السنوية، وعمر التصميم. يرسم تحليل العناصر المحدودة الضغوط الناتجة عن مصادر الطرد المركزي والضغط والحرارة والاهتزازات.

قارن بين المرشحين باستخدام بيانات القوة عند درجة الحرارة، ومنحنيات التعب، ومعدلات التآكل في بيئة محددة، والكثافة، والتوسع. احسب إجمالي تكلفة الملكية، بما في ذلك المواد/التصنيع وعمليات التفتيش والإصلاحات ووقت التوقف عن العمل وفروق الطاقة عن الوزن.

اختبر النماذج الأولية أو الكوبونات في ظل ظروف متسارعة - الاهتزاز، والتدوير الحراري، والتعرض للتآكل، والاصطدام الكاشطة - للتأكد من المتانة. تكتسب السبائك ذات المحتوى المعاد تدويره والمواد المركبة ذات التأثير المنخفض تفضيلاً عند الحفاظ على الأداء. تتضمن العديد من المواصفات الآن بنودًا تتطلب من الموردين توثيق البصمة الكربونية للمواد المقترحة. أصبحت شهادة الطرف الثالث لمقاومة التآكل في الأجواء النباتية المحاكية معيارًا للتطبيقات المهمة.

مبادئ تشغيل المروحة

تعمل المكره على تسريع الغاز بشكل قطري، مما يؤدي إلى زيادة السرعة. يقوم الحلزوني أو الناشر بتحويل الطاقة الحركية إلى ضغط ثابت. تتحكم قوانين التقارب في القياس: التدفق المتناسب مع السرعة، والضغط بالنسبة إلى السرعة المربعة، والقدرة على السرعة المكعبة. تتراوح كفاءة الذروة في تصميمات مراوح الطرد المركزي ذات الضغط العالي جيدة الصنع بين 70 و85%. يمكن للتحسينات الصغيرة التي تتراوح بين 2-4 نقاط في الكفاءة أن توفر مئات الآلاف من الدولارات سنويًا في المنشآت الكبيرة للخدمة المستمرة.

عادةً ما توفر الشفرات المنحنية للخلف أعلى كفاءة وخاصية عدم التحميل الزائد. تتعامل الشفرات الشعاعية بشكل موثوق مع الغازات المتسخة أو اللزجة وتولد ضغطًا مرتفعًا. تعمل التصميمات المنحنية للأمام على تحريك كميات كبيرة عند ضغط معتدل ولكنها تخاطر بزيادة الحمل على المحرك إذا انخفضت المقاومة.

التحسينات الديناميكية الهوائية

يحدد ملف تعريف الشفرة وزوايا الدخول/الخروج والسمك والحدبة والعد مستويات مرفق التدفق والخسارة. المنحنيات الخلفية تقلل من الانفصال. تعمل مداخل الفم الجرسية ودوارات التوجيه على تقليل اضطراب الدخول. تقوم الناشرات ذات التمدد من 7 إلى 10 درجات باستعادة الضغط بكفاءة.

تحدد ديناميكيات الموائع الحسابية الفصل وإعادة التدوير والتحميل غير المتساوي. تعمل التعديلات على ميل الشفرة أو شكل المحور أو الهندسة الحلزونية أو شكل اللسان على تحسين النتائج. تعمل مسننات الحافة الخلفية أو المولدات الدوامية في كثير من الأحيان على تعزيز الكفاءة بضع نقاط وتقليل الضوضاء. تستعير التصميمات الحديثة ميزات المحاكاة الحيوية، مثل الدرنات الأمامية الدقيقة المستوحاة من زعانف الحوت الأحدب، لزيادة تأخير المماطلة وتوسيع نطاق التشغيل المستقر. تدمج بعض الشركات المصنعة الآن اختلافات طفيفة في تطور الشفرة على طول نصف القطر لتتناسب بشكل أفضل مع السرعة المحيطية المتغيرة.

إدارة الضغط والتدفق

تعمل محركات الأقراص ذات التردد المتغير على مطابقة السرعة مع الطلب وتوفير قدر أكبر بكثير من الطاقة مقارنةً بالمخمد أو خنق الريشة. توفر دوارات توجيه المدخل تحكمًا فعالاً في نطاق واسع.

قلل من مقاومة النظام باستخدام القنوات المستقيمة، والانحناءات ذات نصف القطر الكبير، وسرعات النقل المناسبة، والمرشحات ذات الحجم الصحيح. تتشارك المراوح المتوازية في التحميل وتوفر التكرار؛ تعمل ترتيبات السلسلة على مضاعفة الضغط لمسارات مقيدة للغاية.

تدعم الأجهزة الدائمة - الضغط والتدفق والاهتزاز ودرجة حرارة التحمل وتيار المحرك - مراقبة الحالة. يكشف تحليل الاتجاه والأدوات التنبؤية عن التآكل أو عدم التوازن أو التلوث مبكرًا، مما يحافظ على الكفاءة. تقوم العديد من المصانع الآن بدمج بيانات أداء المروحة في توائم رقمية على مستوى المصنع لتحسينها في الوقت الفعلي. تسمح أجهزة استشعار الاهتزاز اللاسلكية والتحليلات المستندة إلى السحابة بالتشخيص عن بعد، مما يقلل الحاجة إلى زيارات الموقع المتكررة.

التآزر بين المواد والتصميم

تتيح المواد الأخف سرعات أعلى أو عجلات أصغر لنفس الضغط مع طاقة أقل. تحافظ السبائك المقاومة للتآكل/التآكل على خلوص محكم للطرف لفترة أطول، مما يقلل من خسائر التسرب.

تحافظ الطلاءات الواقية على جوانب ناعمة، مما يمنع الانخفاض التدريجي في الكفاءة بسبب الخشونة. يقلل التدفق الأنظف من تركيزات الضغط، مما يسمح بمقاطع أقل سمكًا أو سبائك أخف وزنًا مع الحفاظ على هوامش الأمان. غالبًا ما يؤدي الجمع بين المواد المركبة المتقدمة والملفات التعريفية المحسنة لعقود الفروقات إلى تحقيق أكبر مكاسب في الكفاءة بخطوة واحدة في التركيبات الجديدة.

الاتجاهات المستقبلية

يتيح التصنيع الإضافي هياكل داخلية محسنة، ومناطق متغيرة الكثافة، وانتقالات سلسة بين القوة ومقاومة التآكل في جزء واحد. يمكن للمواد المستجيبة التي تضبط الشكل أو الصلابة بمهارة أن تمكن الشفرات من الضبط الذاتي. سيحدد التعلم الآلي على بيانات المستشعر الأنماط ويوصي بإدخال تحسينات تدريجية في السبائك أو الطلاء أو المظهر الجانبي.

إن الجمع بين اختيار المواد المدروس والتصميم الديناميكي الهوائي الدقيق ينتج عنه معدات مروحة طرد مركزي عالية الضغط تستخدم طاقة أقل، وتتطلب صيانة أقل، وتعمل بهدوء أكبر، وتوفر أداءً يمكن الاعتماد عليه على مدار سنوات عديدة. وفي الصناعات ذات العمليات المستمرة، توفر هذه المزايا تخفيضات كبيرة في التكلفة والانبعاثات.
